基底注浆加固设计

注浆封底采用钻杆后退式注浆工艺，注浆间距0.5m，梅花形布置。注浆孔距离连续墙和工程桩变形距离不大于250mm。

(1)注浆材料为普通水泥-水玻璃双液浆，水灰比0.6-1.0，水泥浆与水玻璃体积比1：1-1:0.3，水玻璃浓度30-35°Be'。

(2)浆液扩散半径不小于0.35m。

(3)注浆加固范围为基坑坑底全部。

(4)注浆深度为：-21.9~-18.9m(相对高程)。

具体注浆范围和深度，以***终设计图为准。

注浆加固处理范围如下图所示：

具体设计详见设计图。

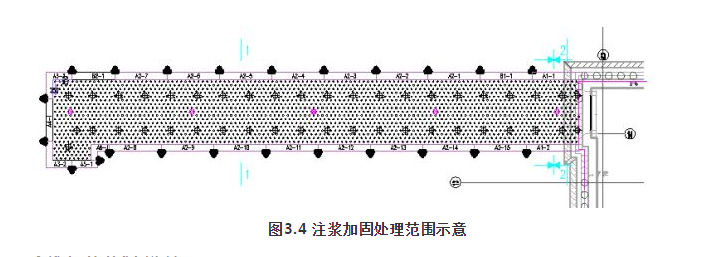

图3.4 注浆加固处理范围示意

土方开挖设计

要顺利地完成本工程土方挖运任务除必须投入适量的施工机械以外，还要科学的进行土方挖运方案的设计、合理的组织各工序的流水作业，与土方施工单位良好的配合才能******基坑土方挖运工作能够基本连续进行。

3.4.1 土方开挖总体受控原则

(1)土方开挖必须与基坑施工相互配合，按照支护设计要求统一安排。

(2)土方开挖深度需根据基坑内支撑标高分步开挖，原则上锚杆标高位置下挖0.3～0.5m，具体标高深度应根据基坑设计调整。

基坑土方施工步骤

基坑土方施工主要分五个阶段，具体施工步骤见下表：

阶段工序标高(m)备注

******阶段

(配合地连墙、工程桩施工)******步-1.50具体结合现场要求适当调整

******阶段

(挖至******道内支撑工作面标高)******步-5.65

第三阶段

(挖至******道内支撑工作面标高)第三步-10.65

第四阶段

(挖至注浆加固工作面标高)第四步-15.40结合坑底土层情况适当调整

第五阶段

(清槽)第五步基底

注：其后机械开挖至基底以上200mm处停止，剩余200mm采用人工清槽。

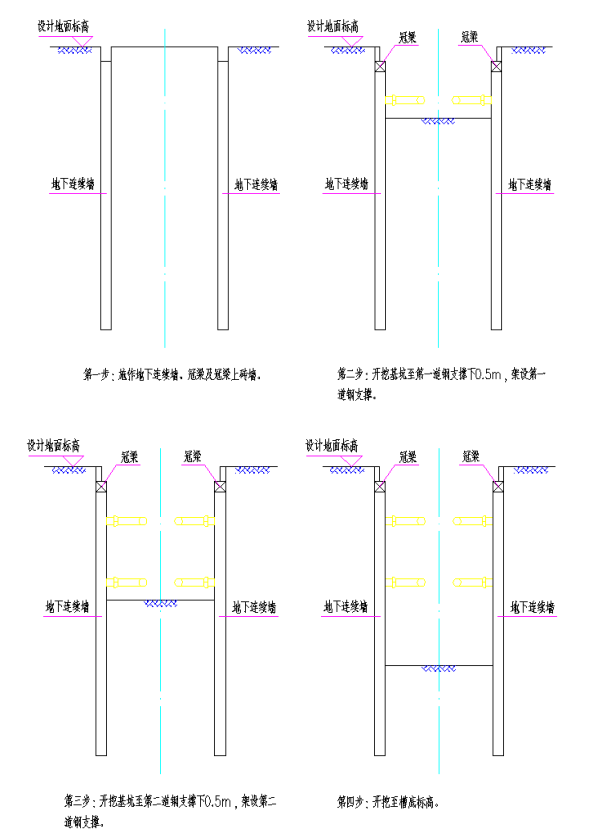

土方开挖配合步骤示意
